スマホの画面をカーナビに映し出す【ミラーリング方法】

スマホの画面をカーナビに映し出す【ミラーリング方法】

エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト

今回は、スマホの画面をカーナビに移しだす手順をご紹介します。



ナビの取り外し方から、ナビの設定、スマホの設定まで解説。





ミラーリング・必要な物



ミラーリングの機械



ドライバーセット
(ネジを外す時に使用する。ナビを外す際、テコとして、マイナスドライバー使用しますが、傷がつく恐れがあります。)



カーナビの説明書(ナビによって接続の仕方が違うため)

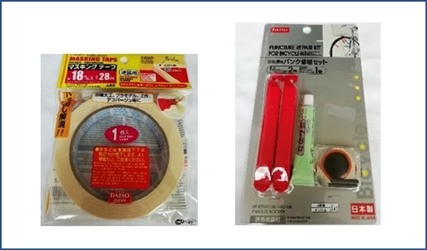

あれば更に良いモノ

  • マスキングテープ(傷防止)ダイソーで100円で販売。
  • エーモン ターミナルセット(大)」アマゾンで販売中。車をいじるのが好きな人は、持っていると便利です。



    安く収めたい人は、自転車の修理セットでも代用できます。ダイソーで100円で販売。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト

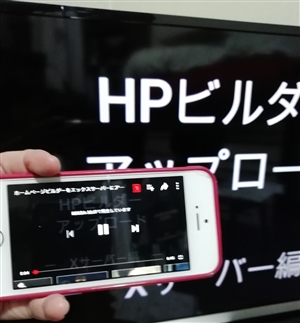

ミラーリングとは?



スマートホンに、映し出されている映像を、テレビやカーナビに映し出す機械。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト





テレビ・カーナビに取り付ける



つなぐ個所は2つ



・映像の線



・電源の線



映像の線は色々な種類がある

テレビなら裏側をすぐ見ることが可能なので、カーナビをつなぐ前に、映像をつなぐ線はどれかを確認しておくといいです。



  1. HDMI
  2. AUX
  3. 赤白黄色の線



1.「HDMI」とはこれ
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



2.「AUX」はコレ
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



3.「赤白黄色」はコレ
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



この3つは、全部同じ機能です。



ミラーリングの本体にどのタイプがついているのかによって、テレビやナビにつなぐ線が変わります。



注意が必要なのが、テレビは3種類とも大体ついています。



しかし、カーナビはテレビよりも、サイズが小さいため、3種類全てついていることはありません。



カーナビに、どのタイプがついているかによっては、配線の変換するものが、必要になる場合があります。

電源の線から電源を取る



電気を取らないと機能しないため必要。主にUSBから、電気を取る機械が多い







ミラーリングのおすすめ機器









どの機器を買うか迷っている方は、こちらをお勧めします。



取り付け方法は、この記事で紹介しているので簡単です!





上の機種は、テレビでも、カーナビでも使用可能。



※テレビのみの機械もあるので、購入する時は注意が必要です。



カーナビに取り付ける線



映像 → 「赤白黄」または、「HDMI」



「HDMI」線は、付属されていなかったので、取り付けるナビに必要な場合は、用意する必要があります。



電源 → USB線の反対側



(アンドロイドのスマホの充電口と同じ)を、ミラーリング機械本体につける。







ナビの説明書で確認



接続する前に、ナビの説明書で確認する。

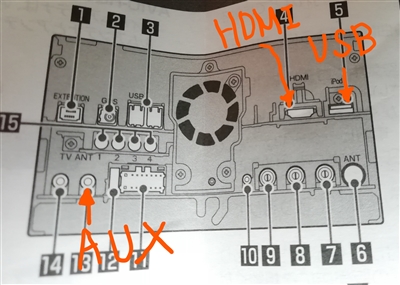

「A」ナビは下のような線の配置になっています。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



映像の線はHDMIとAUXがあります。電源のUSBもついているので、接続すればそれで完了です。

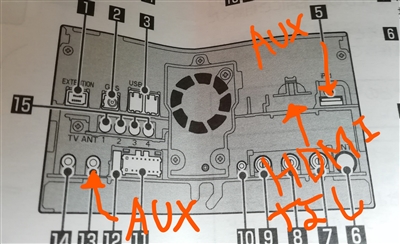

「B」のナビでは、映像はAUXのみの接続になります。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



今回はこちらの「B」の図のナビの接続方法を説明していきます。

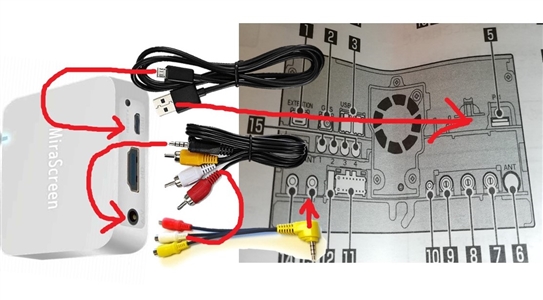

「おススメで紹介した」ミラーリングの機械には、AUXが両端についている線は、付属していませんでしたので、今回はこのようにつないでいきます。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト





線は、ミラーリングの機械についていなかったため、別で購入しました。







カーナビにミラーリングの機械を取り付る



ナビを外す前に



「ギアノブ」が邪魔になりますので、「ギアノブ」を下げます。



「リモコンキー」からキーを取り外します。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



     ↓



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



     ↓



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



「ギアノブ」の横の穴に差し込みキーを押したまま、「ギア」を下げます。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト







ナビを外す作業を始めていきます。

今回、ミラーリングの機械を取り付けたのは、



ホンダのNボックスに取り付けましたので、Nボックスのカーナビの取り外し方も、説明していきたいと思います。

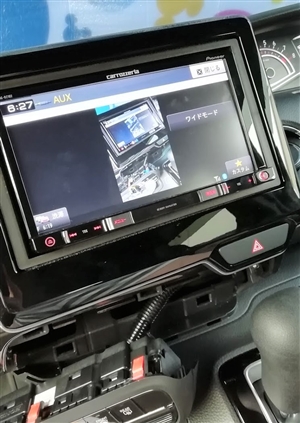

Nボックスのカーナビの取り外し方



開けるのは、ナビの下の部分から外します。



で囲んでいる、左の隙間にマイナスドライバーなどを差し込んで、左の方から徐々に開けていきます。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



上に3つ赤いプラスチックの留め具がついているので、マイナスドライバーで押しながら、左から右に進んで開けていきます。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



外れたら、パネルを左の方に置いておきます。



中にカーナビを固定しているネジが2か所あるので、プラスドライバーで外します。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



外し終わったら、ハザードランプの線がカーナビとつながっているので、「つめ」を押しながら抜いていきます。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



次にカーナビを外します。カーナビの固定はすべて外れていますので、上の方から爪めをかけて、左右少しずつ引っ張ります。



ナビを外したら、裏側の配線を確認





「ナビの説明書」と「ナビ本体」の配線を確認。



説明書
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト

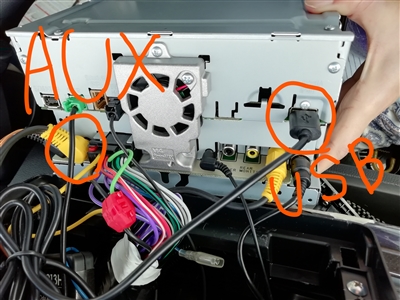

ナビ写真
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



「AUX」と「USB」につないで終了です。取り付け図は上に載せています。



あとはナビをもとに戻すだけになります。



接続は終了







ミラーリング機械接続後のナビの設定



このナビの機種はパイオニアです。



同じパイオニアであれば作業は同じだと思いますが、別の機種であれば、やり方は多少違うと思いますが、良ければ参考にしてください。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト
    ↓
エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト



ナビの設定が完了したら、ナビとスマホをBluetooth接続もしてください。







ミラーリング機器設置後スマホの設定



こちらはアンドロイドのみになります。



このミラーリングの機械では、アイフォンもつながるように説明がありました。



しかし、接続できなかったので、もしできた方がいらっしゃれば、お問い合わせで教えていただけると助かります。



下のアプリをダウンロードしてください。



エヌボックス,N-BOX,ミラーリング,スマホ,android,アンドロイド,ダイソー,ミラーキャスト,HDMI,AUX,赤白黄色端子,ミラースクリーン,カーナビの取り外し,ギアノブ,tomatoトマトトマトサーチとまとさーちtomatoスマホの画面を,カーナビに映し出す,ラーリング方法,tomato-search,トマトサーチ,tomatosearchやまもと優希,トマト

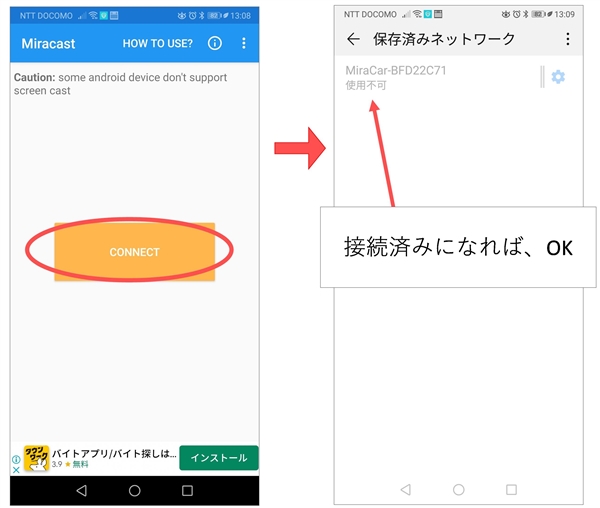

接続方法







こちらの動画でも確認できます。
